Промышленные чиллеры с воздушным охлаждением серии EBHV/FC

ПРОМЫШЛЕННЫЕ ЧИЛЛЕРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ СЕРИИ EBHV/FC

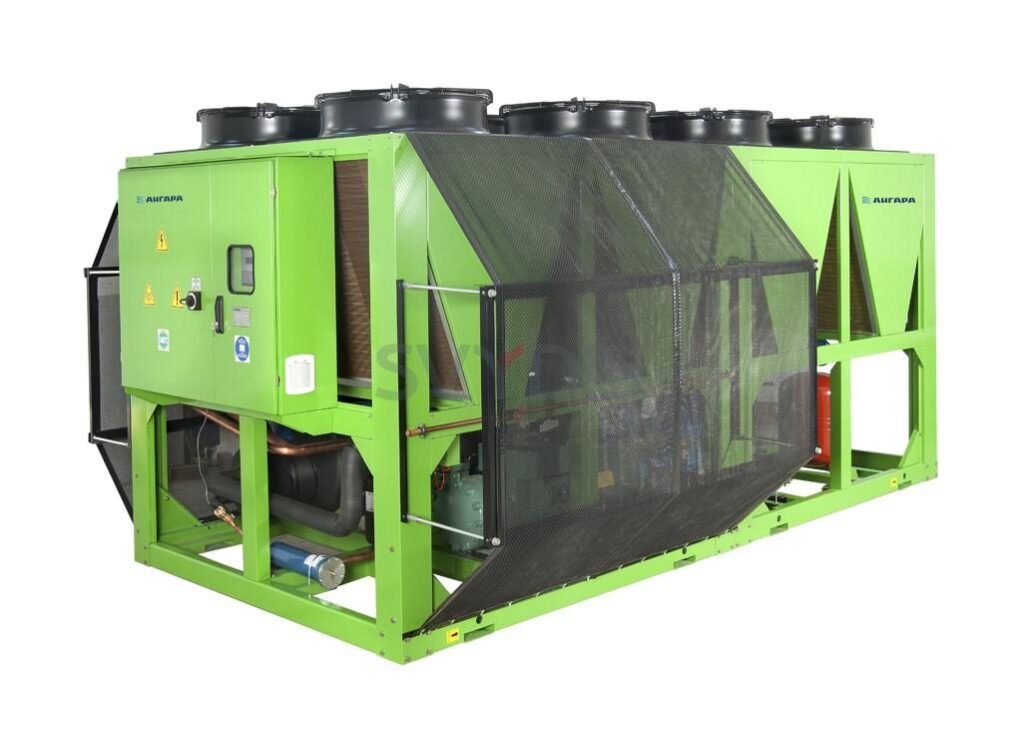

Чиллеры АНГАРА серии EBHV –/FC со встроенным фрикулингом и адиабатической системой охлаждения разработанные для наружной установки, производятся согласно стандартам качества ISO 9001:2000 Quality Management System, поставляются в готовом к инсталляции виде.

Холодильная установка заправлена фреоном, испытана на заводе изготовителе.

Все части оборудования соответствуют существующим директивам Европейского Союза по безопасности и экологичности: Machinary Directive (MD): 2006/42/EC Low Voltage Directive (LVD): 2006/95/EEC Electromagnetic Compatibility Directive (EMC): 2004/108/EEC Pressure Equipment Directive (PED): 97/23/EC.

Технические характеристики чиллеров серии EBHV/FC с одним компрессором:

Механическое охлаждение

  • Номинальная холодопроизводительность, кВт.: 124,8 – 986,4
  • Номинальная потребляемая мощность компрессора, кВт.: 30,6 – 220,5
  • Количество вентиляторов х мощность, кВт.: 2×1,8 – 12×1,8
  • Расход воздуха на конденсаторе, м3/с.: 12,50 – 75,00
  • Коэффициент энергетической эффективности: 4,08 – 4,7
  • Регулирование производительности: 25%-100%
  • Уровень звукового давления, дБа.: 55 – 66

Фрикулинг

  • Номинальная холодопроизводительность, кВт.: 86,2 – 549,9
  • Количество вентиляторов х мощность, кВт.: 2×1,8 – 12×1,8
  • Расход воздуха на фрикулере, м3/с.: 12,50 – 75,00
  • Коэффициент энергетической эффективности: 23,94 – 25,46
  • Температура полной мощности: 1,5 – 0,5
  • Уровень звукового давления: 53 – 61

Адиабатическое охлаждение

  • Номинальная холодопроизводительность, кВт.: 138,9 – 981,2
  • Номинальная потребляемая мощность компрессора, кВт.: 30,9 – 190,3
  • Коэффициент энергетической эффективности: 4,03 – 4,63

Основные характеристики

  • Номинальный расход воды, (м3/ч): 21,67 – 166,57
  • Перепад давления (кПа): 120 – 164
  • Заправка хладагента, (кг): 25 – 265
  • Заправка масла, (л): 9 – 35
  • Рабочий вес, (кг): 1850 – 10140
Технические характеристики двух компрессорных чиллеров серии EBHV/FC:

Механическое охлаждение

  • Номинальная холодопроизводительность, кВт.: 249,6 – 882,0
  • Номинальная потребляемая мощность компрессора, кВт.: 61,2 – 216,2
  • Количество вентиляторов х мощность, кВт.: 4×1,8 – 12×1,8
  • Расход воздуха на конденсаторе, м3/с.: 25,0 – 75,0
  • Коэффициент энергетической эффективности: 4,1 – 4,3
  • Регулирование производительности: 25%-100%
  • Уровень звукового давления, дБа.: 55,0 – 64,0

Фрикулинг

  • Номинальная холодопроизводительность, кВт.: 172,4 – 549,8
  • Количество вентиляторов х мощность, кВт.: 4×1,8 – 12×1,8
  • Расход воздуха на фрикулере, м3/с.: 25,0 – 75,0
  • Коэффициент энергетической эффективности: 23,9 – 25,5
  • Температура полной мощности: 1,5 – 1,4
  • Уровень звукового давления: 53,0 – 58,0

Адиабатическое охлаждение

  • Номинальная холодопроизводительность, кВт.: 277,8 – 876,6
  • Номинальная потребляемая мощность компрессора, кВт.: 61,8 – 185,6
  • Коэффициент энергетической эффективности: 4,0 – 4,2

Основные характеристики

  • Номинальный расход воды, (м3/ч): 43,3 – 151,7
  • Заправка хладагента, (кг): 70,0 – 294,0
  • Заправка масла, (л): 18,0 – 44,0
  • Рабочий вес, (кг): 3720,0 – 11120,0
Габаритные размеры чиллеров серии EBHV/FC с одним компрессором
  • A: 2400 – 12000
  • A1: 1200 – 6000
  • A2: 1200 – 6000
  • B: 2250 – 2250
  • C: 2380 – 2690
  • D: 375 – 400
  • d: 2 1/2″ – DN200

Габаритные размеры двухкомпрессорных чиллеров серии EBHV/FC

  • A: 4800 – 14400
  • A1: 2400 – 7200
  • A2: 2400 – 7200
  • B: 2250 – 2250
  • C: 2380 – 2555
  • D: 375 – 375
  • d: DN100 – DN200

Конструкция: Рама установки выполнена из прочной листовой стали. Каркас и корпус установки выполнен из оцинкованной листовой стали, покрытой антистатической порошковой краской.

Компрессор: Винтовой полугерметичный оборудован запорными вентилями на нагнетании и всасывании, обратным клапаном на нагнетательной линии, масляной линией (регулятор уровня масла, смотровое стекло, отделитель масла, масляный фильтр), подогревателем картера, виброгасителями, защитой мотора и температурными датчиками. Питание 3ф/400V/50Hz.

Конденсатор: Воздушного охлаждения состоит из медных трубок, оребренных алюминиевыми ламелями и осевых вентиляторов высокой производительности.

Испаритель: Кожухотрубный, спроектированный специально для охлаждения воды и растворов гликолей, легко обслуживается и промывается от загрязнений, благодаря съемному блоку трубок.

Электрощит: Степени защиты IP54, состоит из 2 частей: силовой блок и блок управления. Электрощит соответствует EN 60204-1 standart. Питание 3ф/400V/50Hz.<?p>

Микропроцессор: На цифровой панели выводятся все необходимые данные: входящая и выходящая температуры воды, давления фреона на нагнетательной и всасывающей линиях, температура перегрева всасываемого пара, время работы компрессоров. Также можно увидеть все ошибки выдаваемые системой и их историю, регулировать производительность компрессоров. Микропроцессор также определят порядок работы модулей (компрессорный модуль/или модуль фрикулинга) в зависимости от температуры окружающей среды и требуемой температуры воды на выходе из чиллера, а так же контролирует работу вентиляторов конденсатора в зависимости от температуры окружающего воздуха и время работы каждого компрессора установки.

Компоненты холодильной системы: Для обеспечения автоматической работы системы применяются электронный ТРВ, фильтр-осушитель, смотровое стекло, соленоидный вентиль, реле давления и обратные клапаны.

Драйкулер: Теплообменники для драйкулеров изготавливаются из медных труб, покрытых алюминиевым оребрением. По запросу теплообменник изготавливается с эпоксидным покрытием ребер. Для обеспечения эффекта охлаждения в установке используются высокоэффективные осевые вентиляторы с прямым приводом. Вентиляторы установлены на малошумных подшипниках и имеют защиту от перегрева двигателя.

Трехходовой вентиль. Трехходовой вентиль управляется сервоприводом. Он переключает направление движения хладоносителя по сигналу микропроцессора.

Адиабатическая система: Система адиабатического охлаждения (поставляется опционально) интегрируется на корпус установки и работает летом. Принципе действия этой системы основан на разбрызгивании воды через специальные форсунки на не металлическую сетку. Вода на сетке обеспечивает эффект адиабатического охлаждения воздуха, поступающего в конденсатор. Таким образом температура воздуха, входящего в конденсатор, снижается обеспечивая работу установки с более низким давлением конденсации, что приводит к снижению энергопотребления и увеличению холодопроизводительности.

Гидромодуль: Гидромодуль (поставляется опционально) состоит из насоса, расширительного бака, обратного клапана, манометров, перекрывающих вентилей на линии всасывания и нагнетания, подсоединения для заправки воды.

Установка полностью готова к использованию, и состоит из секции драйкулера, секции холодильной машины с интегрированной системой адиабатического охлаждения. Благодаря специальному программному обеспечению контроллера, в зависимости от температуры окружающей среды установка сама определяет, какая секция должна работать и контролирует температуру воды на выходе.

В зависимости от температуры окружающей среды экономия электроэнергии может достигать 60%, а срок окупаемости оборудования составляет 1 – 1,5 года.

Преимущества установки:
  • Существенная экономия электроэнергии в течение года;
  • Меньший выброс углерода;
  • Уменьшение расходов на обслуживание;
  • Увеличенный срок службы компрессора;
  • Установка и обслуживание установится проще и дешевле;
Описание работы установки:

Летний режим. Температура окружающей среды выше температуры хладоносителя на входе и выходе из установки. В этот период секция драйкулера не работает, охлаждение хладоносителя обеспечивается только за счет работы холодильной машины.<?p>

Переходный режим. Температура окружающей среды выше температуры воды на выходе из установки, но ниже температуры воды на входе в установку. В этот период хладоноситель частично охлаждается в секции драйкулера, затем поступает в секцию холодильной машины и охлаждается до заданной температуры.

Зимний режим. Температура окружающей среды ниже температуры хладоносителя на входе и выходе из установки. В этот период охлаждение хладоносителя полностью происходит в секции драйкулера, холодильная машина не работает.
