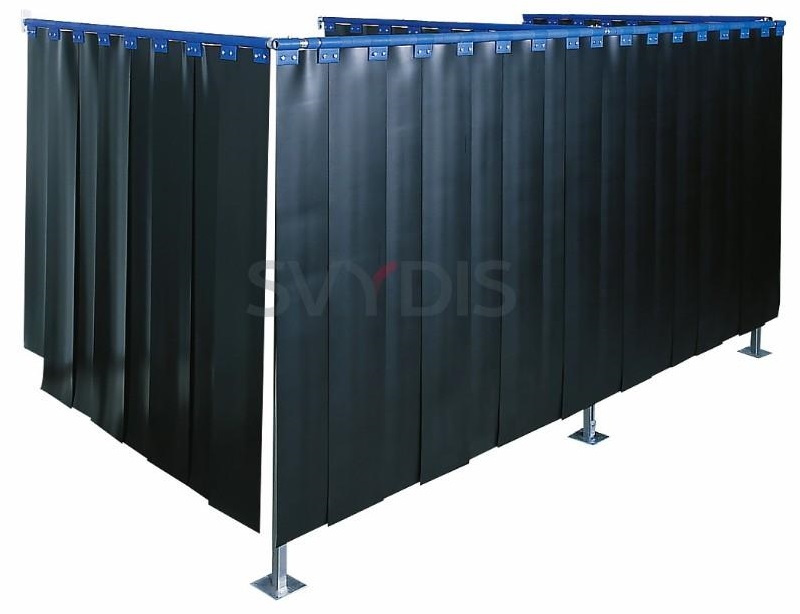

ЗАЩИТНЫЕ ЖАЛЮЗИ ДЛЯ СВАРКИ И ОБРАБОТКИ МЕТАЛЛА
Защитные жалюзи призваны защищать рабочий персонал и оборудование как от абразивной пыли, шлифовальных искр и сварочных окалин образующихся при различных производственных процессах, но и просто от влажности и сквозняков.
Все защитные жалюзи имеют стандартную ширину благодаря чему очень удобны в монтаже. С помощью специального зажимного, качающегося крепления жалюзи подвешиваются на трубу R1 либо С-профиль, которые в свою очередь крепятся к стойкам для трубки R1 с интервалом примерно 2-2,5 метра. Следует отметить, что образующиеся на рабочих местах пыль, дым, масляный туман и т.п. загрязнители воздуха представляют огромную угрозу здоровья персонала и должны надежно улавливаться и удаляться из рабочих зон.
Все металлические элементы конструкции изготовлены с применением горячего цинкования.

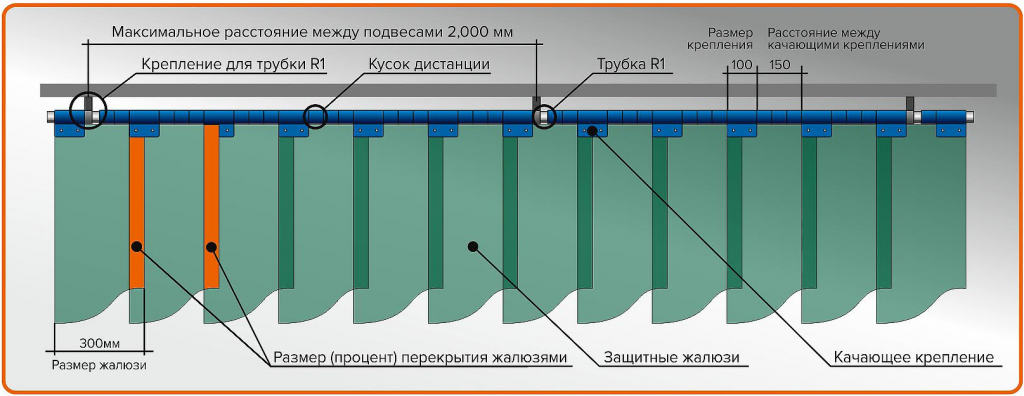

СХЕМА СБОРКИ ЗАЩИТНЫХ ЖАЛЮЗИ
Вариант перекрытия 33%
Ширина закрытия = длина трубки, мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| Количество жалюзи, шт | 4 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
Количество качающихся креплений, шт | 4 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
Количество кусков дистанции, шт | 10 | 22 | 33 | 45 | 56 | 68 | 79 | 91 | 102 | 114 | 125 | 137 |
Количество потолочных подвесов или передвижных роликов, шт | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |

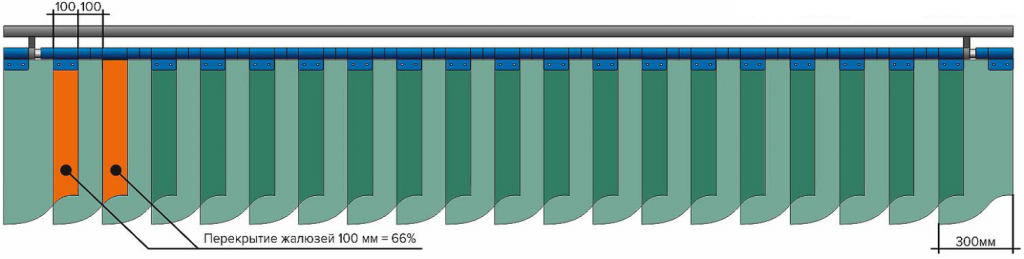

Ширина закрытия = длина трубки, мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| Количество жалюзи, шт | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
Количество качающихся креплений, шт | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
Количество кусков дистанции, шт | 8 | 18 | 27 | 37 | 46 | 56 | 65 | 75 | 84 | 94 | 103 | 113 |
Количество потолочных подвесов или передвижных роликов, шт | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |

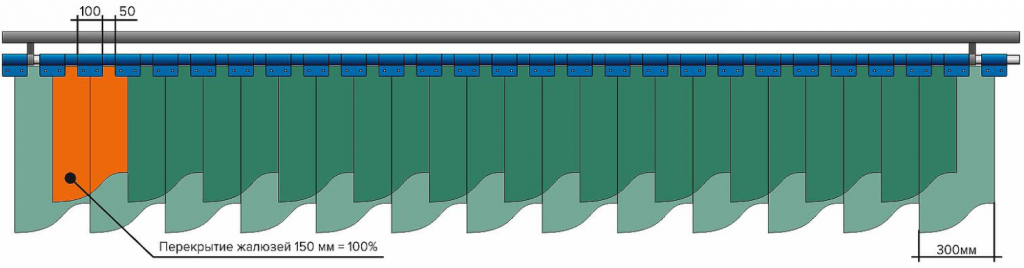

Ширина закрытия = длина трубки, мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| Количество жалюзи, шт | 6 | 12 | 19 | 24 | 32 | 39 | 45 | 52 | 59 | 66 | 72 | 79 |
Количество качающихся креплений, шт | 7 | 13 | 20 | 26 | 33 | 40 | 46 | 53 | 60 | 67 | 73 | 80 |
Количество кусков дистанции, шт | 4 | 12 | 17 | 25 | 30 | 36 | 43 | 49 | 54 | 60 | 67 | 73 |
Количество потолочных подвесов или передвижных роликов, шт | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 |
